1 ، پائپ فٹنگ کے بنیادی اصول: تعریف اور بنیادی افعال
پائپ کی متعلقہ اشیاء دھات/غیر دھات کے اجزاء ہیں جو سمت ، شاخ ، قطر کو کم کرنے ، یا پائپ لائنوں کے مہر کنکشن کو تبدیل کرنے کے لئے استعمال ہوتے ہیں ، جو بنیادی طور پر تین بنیادی افعال کے لئے ذمہ دار ہیں:
سیال کی رہنمائی: موڑ ، چائے وغیرہ کے ذریعے بہاؤ کی سمت کو ایڈجسٹ کریں
دباؤ کا توازن: معاوضہ دینے والوں اور توسیع کے جوڑ کو تھرمل توسیع اور سنکچن سے نمٹنے کے لئے ہونا چاہئے
سسٹم سگ ماہی: فلانگس اور تھریڈڈ جوڑ درمیانے درجے کے رساو کو روکتے ہیں
عام مادی موازنہ:
مادی قسم ، عام درخواست کے منظرنامے ، فوائد اور حدود
سٹینلیس سٹیل (304/316) فوڈ/دواسازی کی پائپ لائنیں سنکنرن سے مزاحم ہیں اور صاف کرنے میں آسان ہیں ، زیادہ اخراجات کے ساتھ
کاربن اسٹیل (Q235) صنعتی بھاپ کے نظام میں دباؤ برداشت کرنے کی مضبوط صلاحیت ہے اور اس کے لئے اینٹی سنکنرن علاج کی ضرورت ہے
پیویسی/سی پی وی سی پانی کی فراہمی اور نکاسی آب کی انجینئرنگ ہلکا پھلکا ہے ، جس میں ناقص تیزاب ، الکالی اور درجہ حرارت کی مزاحمت ہے
تانبے کے کھوٹ HVAC میں اچھی تھرمل چالکتا ہے اور وہ آکسیکرن کا شکار ہے
2 ، پائپ کی متعلقہ اشیاء کی درجہ بندی: آٹھ مرکزی دھارے کی اقسام اور درخواست کے منظرنامے
کنکشن

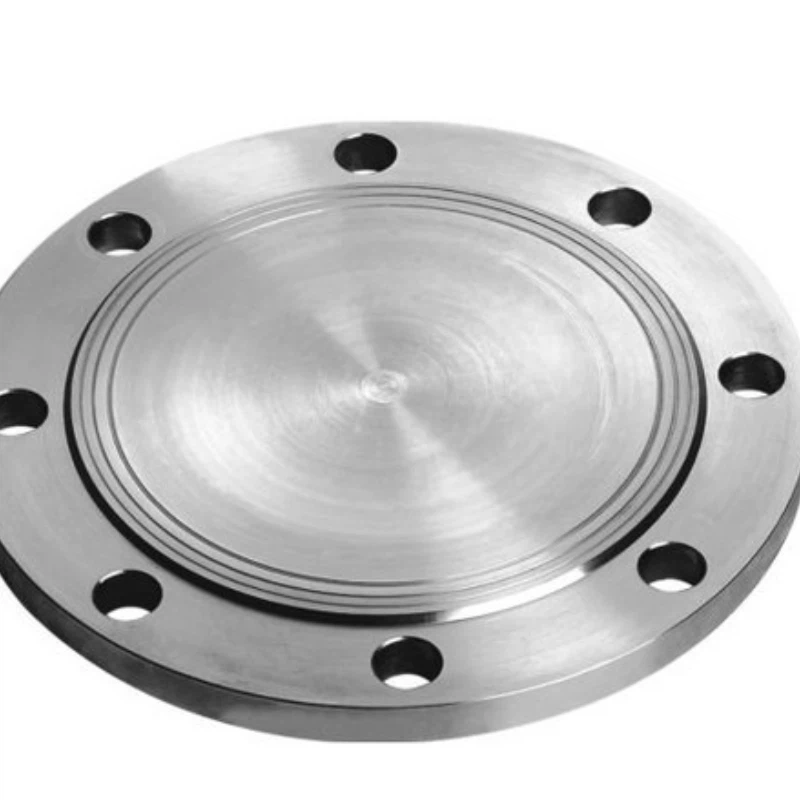

فلانج: DN 15- DN2000 قطر پائپ لائنوں کے لئے ہائی پریشر پر مہر بند کنکشن
تھریڈڈ مشترکہ: DN50 کے نیچے چھوٹے قطر کے پائپ لائنوں کی فوری بے ترکیبی اور اسمبلی
تبدیل شدہ زمرہ
موڑ: 45 ڈگری /90 ڈگری /180 ڈگری ٹرن ، r =1. 5D معیاری موڑ قطر
ٹیوب کو کم کرنا: متمرکز/سنکی متغیر قطر ، توازن سیال متحرک توانائی
برانچ کلاس
تھری وے/چار وے: ٹی سائز/Y کے سائز کا موڑ ، برابر/کم قطر کا ڈیزائن
پائپ کلیمپ: پائپ لائن کی بحالی کے دوران عارضی طور پر بند
معاوضہ زمرہ
رپل توسیع مشترکہ: پائپ لائنوں کے محوری/پس منظر کی نقل مکانی کو جذب کرتا ہے
توسیع مشترکہ: فاؤنڈیشن کے تصفیے کی وجہ سے پائپ لائن تناؤ کو حل کرنا
3 ، انتخاب کی کلید: چار بنیادی تحفظات کے طول و عرض
درمیانے درجے کی خصوصیات
ہیسٹیلائے مصر/پلاسٹک کی قطار والی پائپ کی متعلقہ اشیاء کو سنکنرن میڈیا کے لئے ترجیح دی جاتی ہے
Plastic pipe fittings are prohibited for high temperature steam (>200 ڈگری)
دباؤ کی درجہ بندی
اے این ایس آئی بی 16.5 معیار کے مطابق کلاس 1550/300/600 سے میچ کریں
فائر پروٹیکشن سسٹم کو SCH80 یا اس سے زیادہ موٹی دیوار کی متعلقہ اشیاء کا استعمال کرنا چاہئے
کنکشن کا طریقہ
ویلڈنگ کی قسم: اعلی وولٹیج مستقل رابطوں کے لئے موزوں
کمپریشن کی قسم: ماڈیولر اور تیز رفتار تعمیر کے لئے آسان
سرٹیفیکیشن کے معیارات
پینے کے پانی کے نظام کے لئے NSF/61 سرٹیفیکیشن کی ضرورت ہے
پیٹرو کیمیکل منصوبوں کے لئے API 6D سرٹیفکیٹ کے لئے لازمی ضرورت
4 ، صنعت کا رجحان: پائپ فٹنگ ٹکنالوجی کی جدید سمت
ذہین نگرانی
نظام کی حیثیت کی اصل وقت کی ترسیل کے لئے بلٹ ان پریشر/درجہ حرارت سینسر کے ساتھ IOT فٹنگ
ہلکا پھلکا ڈیزائن
ایرو اسپیس فیلڈ میں ٹائٹینیم ایلومینیم کمپوزٹ پائپ فٹنگ کے اطلاق میں 35 ٪ اضافہ ہوا ہے
سبز عمل
ماحول دوست مادوں کا تناسب جیسے لیڈ فری تانبے کے مرکب اور بائیو پر مبنی پلاسٹک میں اضافہ ہوا ہے
ڈیجیٹل ترسیل
صفر تعمیراتی غلطیوں کو حاصل کرنے کے لئے BIM ماڈلز میں پری سیٹ پائپ فٹنگ پیرامیٹرز
5 ، تنصیب اور بحالی کے لئے کلیدی نکات
پری انسٹالیشن چیک:
پائپ کی متعلقہ اشیاء کی دیوار کی موٹائی رواداری کی تصدیق کریں (± 12.5 ٪ کے اندر) اور بندرگاہوں سے بروں کو ہٹا دیں
ویلڈنگ کی وضاحتیں:
تحفظ کے لئے سٹینلیس سٹیل کی متعلقہ اشیاء کو ارگون سے بھرنے کی ضرورت ہے ، اور انٹرلیئر درجہ حرارت کو 150 ڈگری سے نیچے کنٹرول کیا جانا چاہئے
اینٹی سنکنرن اقدامات:
دفن کاربن اسٹیل پائپ کی متعلقہ اشیاء کو 3PE یا کیتھڈک تحفظ کے ساتھ لیپت کرنا ضروری ہے
زندگی بھر کی نگرانی:
دیوار کی موٹائی کی الٹراسونک جانچ سالانہ کی جاتی ہے ، اور اگر سنکنرن کی شرح 0 سے زیادہ ہے۔ 3 ملی میٹر/سال ، تبدیلی کی ضرورت ہے
نتیجہ
اگرچہ چھوٹی ، پائپ کی متعلقہ اشیاء سیال نظام کی زندگی کی لائن ہیں۔ جائز مصنوعات کا انتخاب کرنا جو آئی ایس او 9001 اور پی ای ڈی 2014/68/EU معیارات کی تعمیل کرتے ہیں ، اور تنصیب کی وضاحتوں کی سختی سے پیروی کرتے ہیں ، اس سے رساو کے خطرے کو 90 ٪ سے کم کیا جاسکتا ہے۔
